Collettori ad anelli

Descrizione

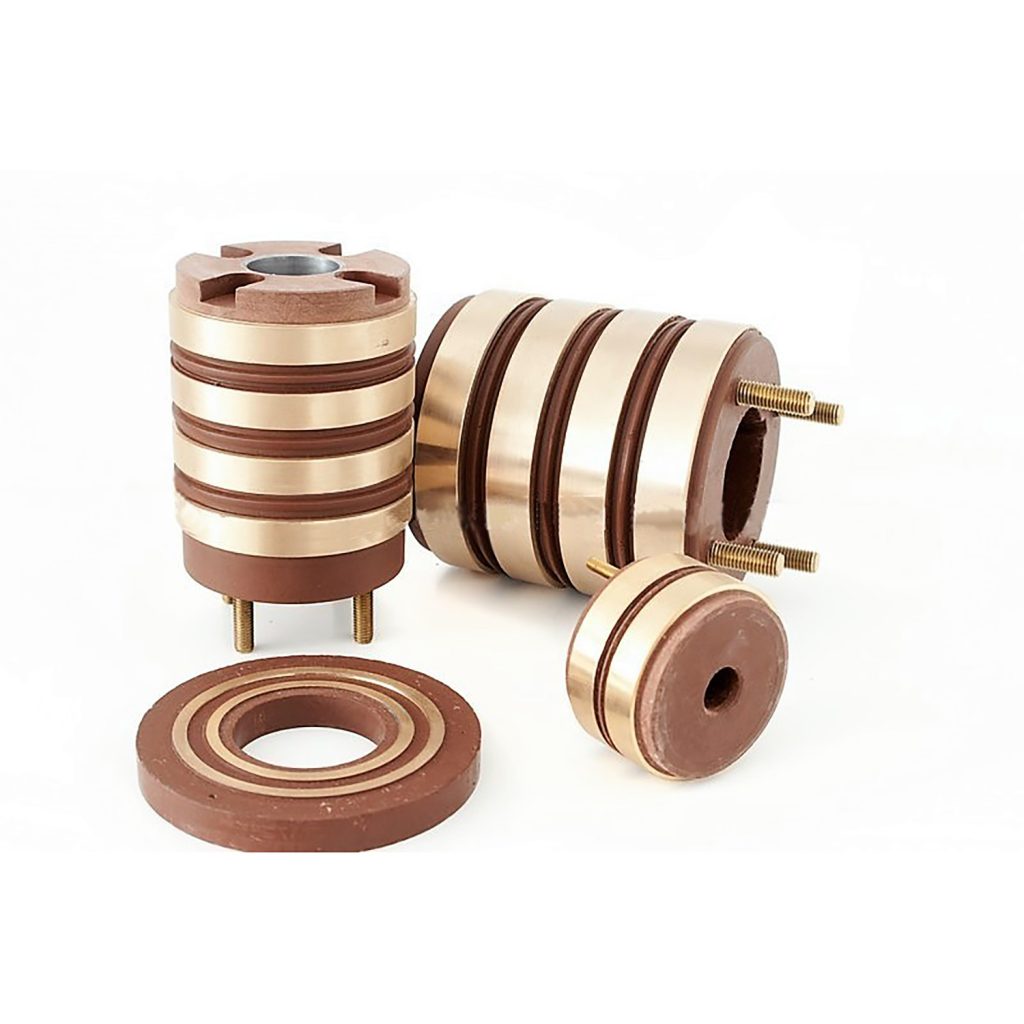

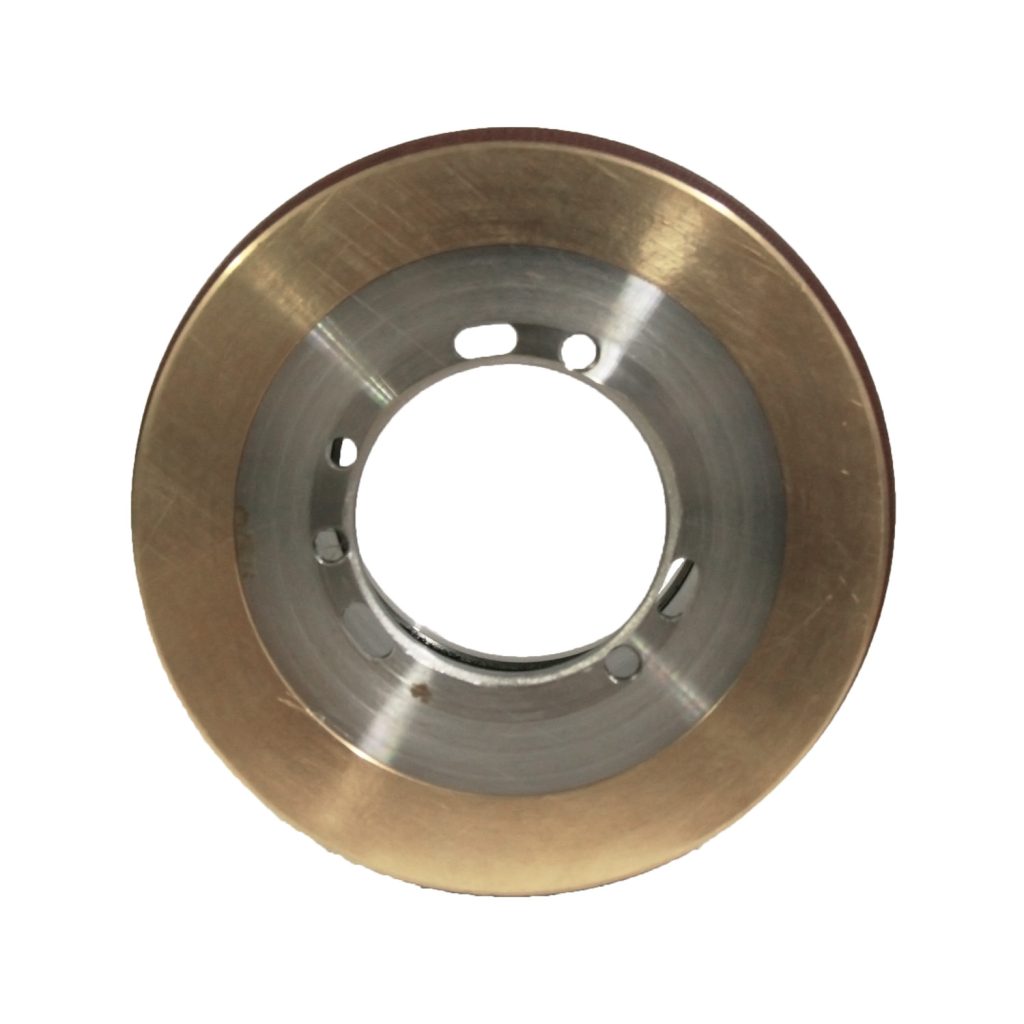

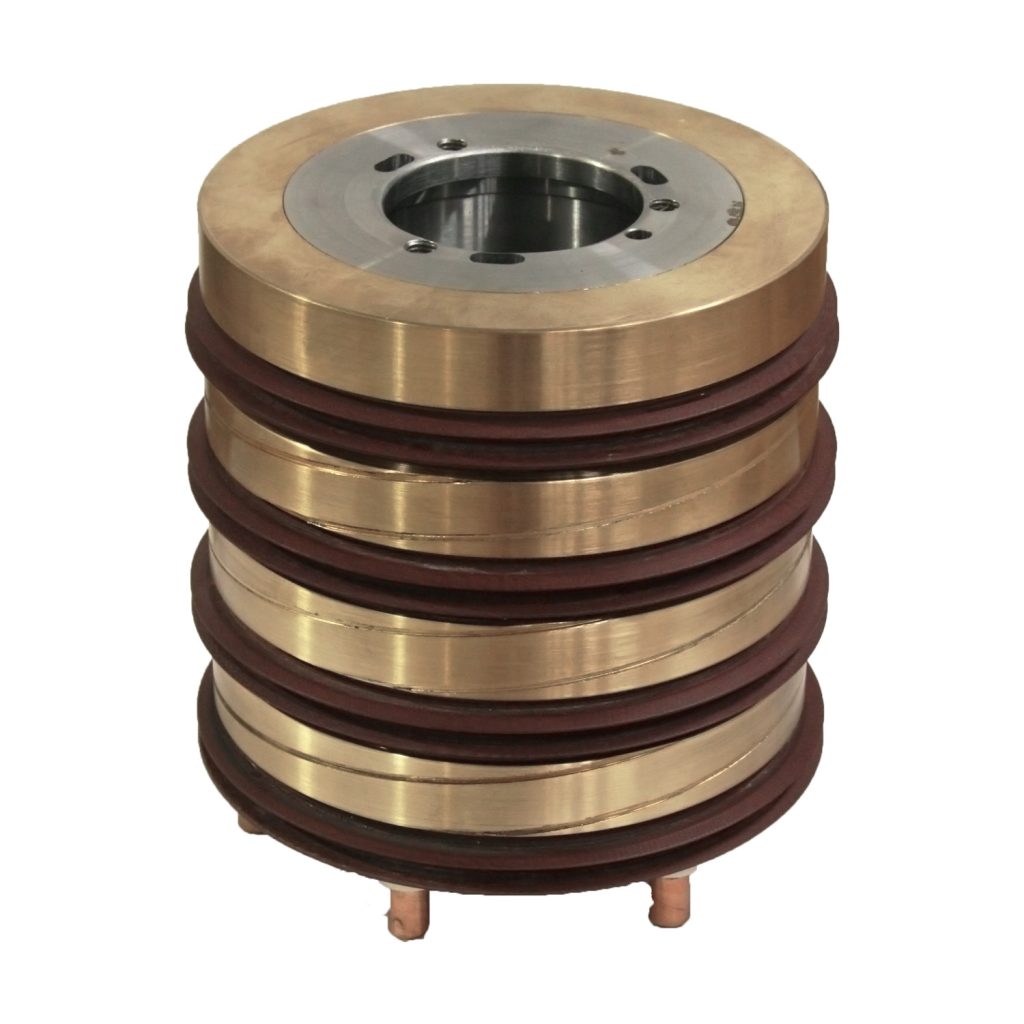

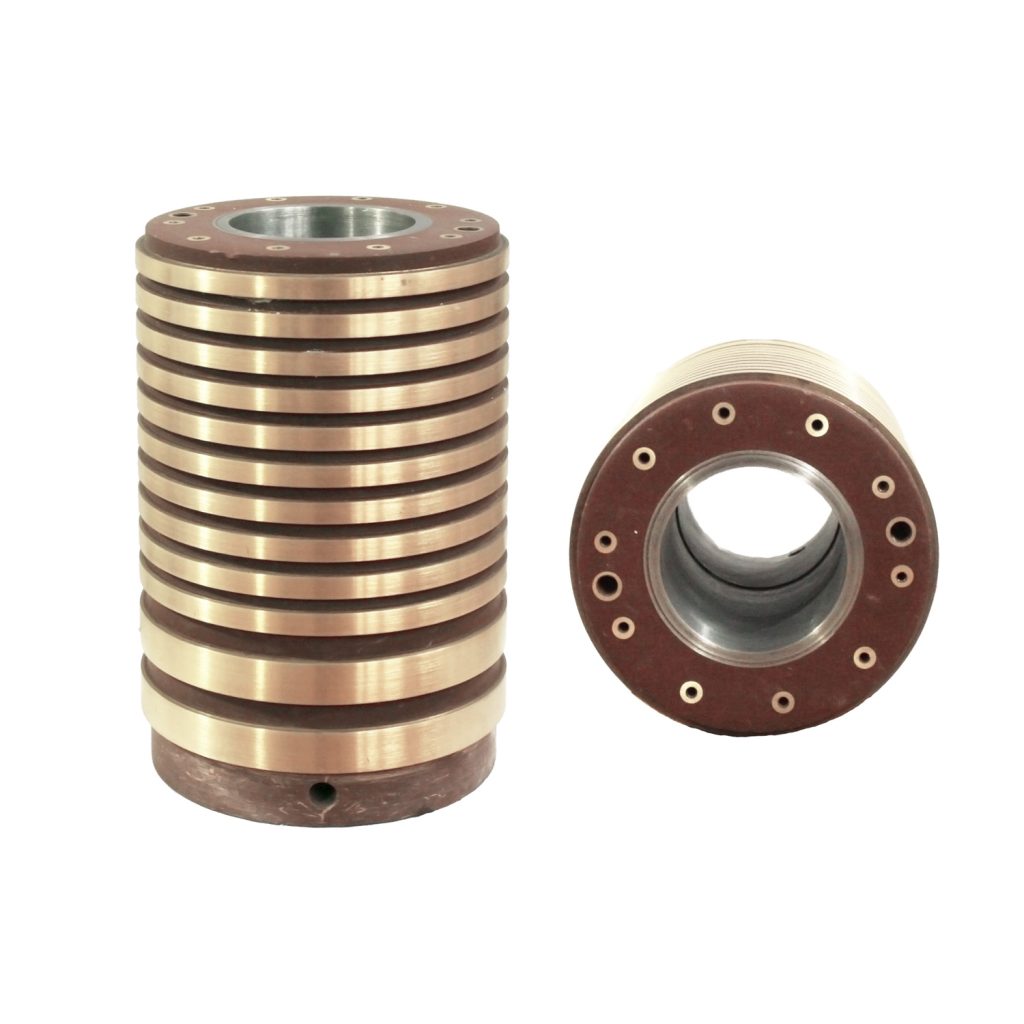

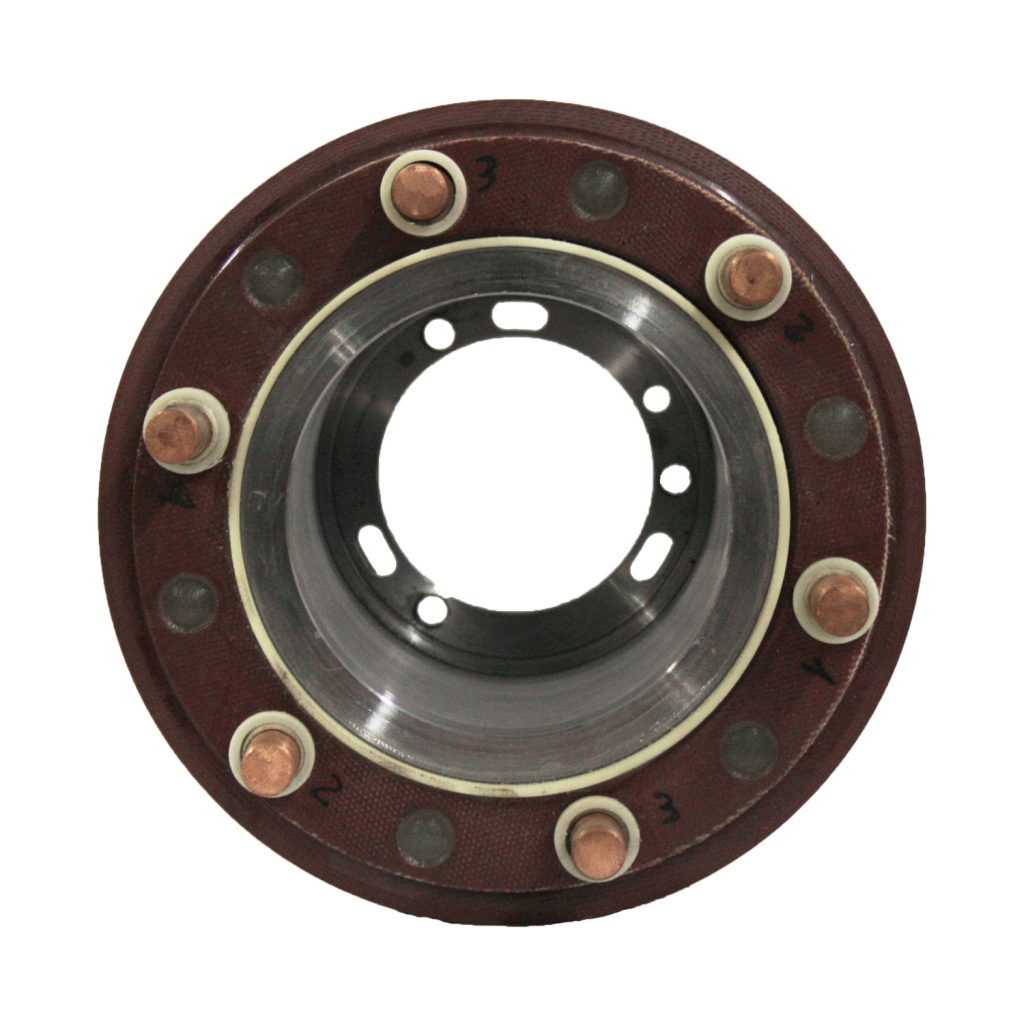

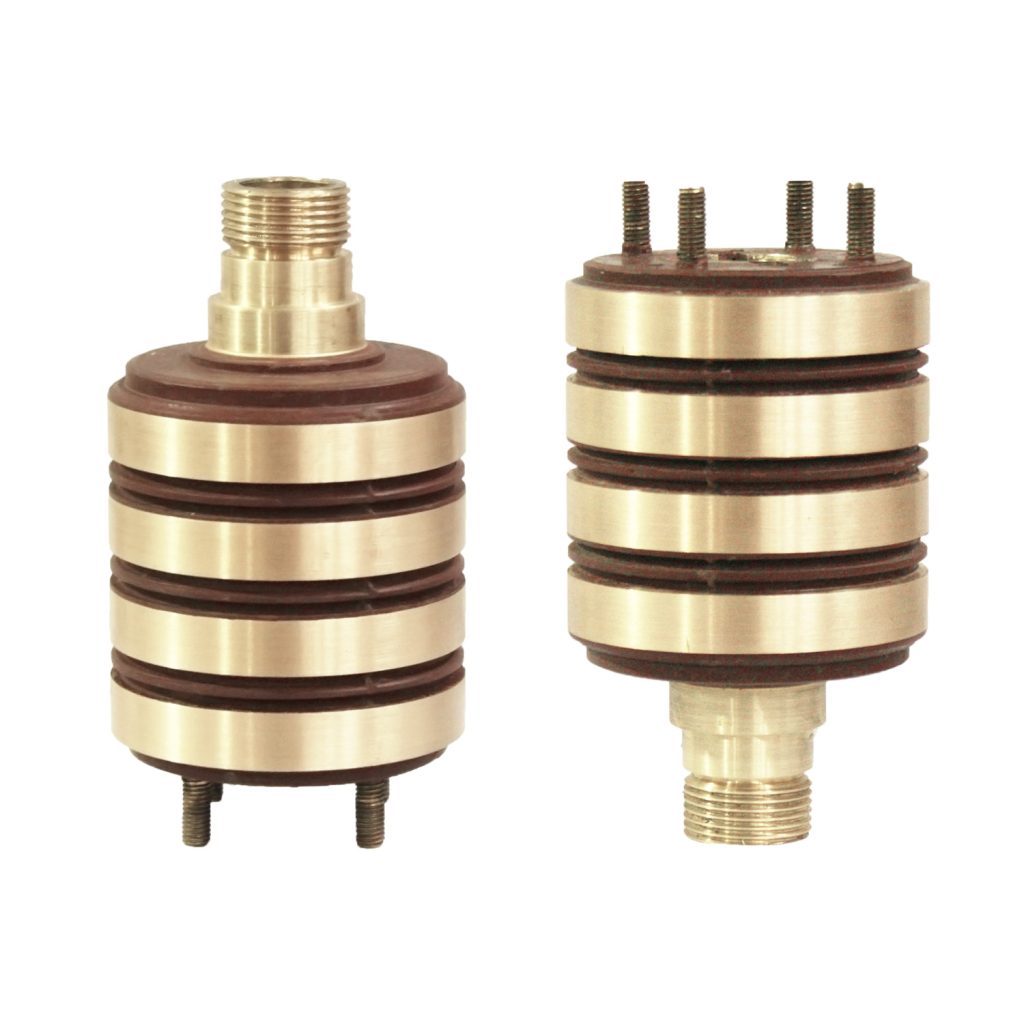

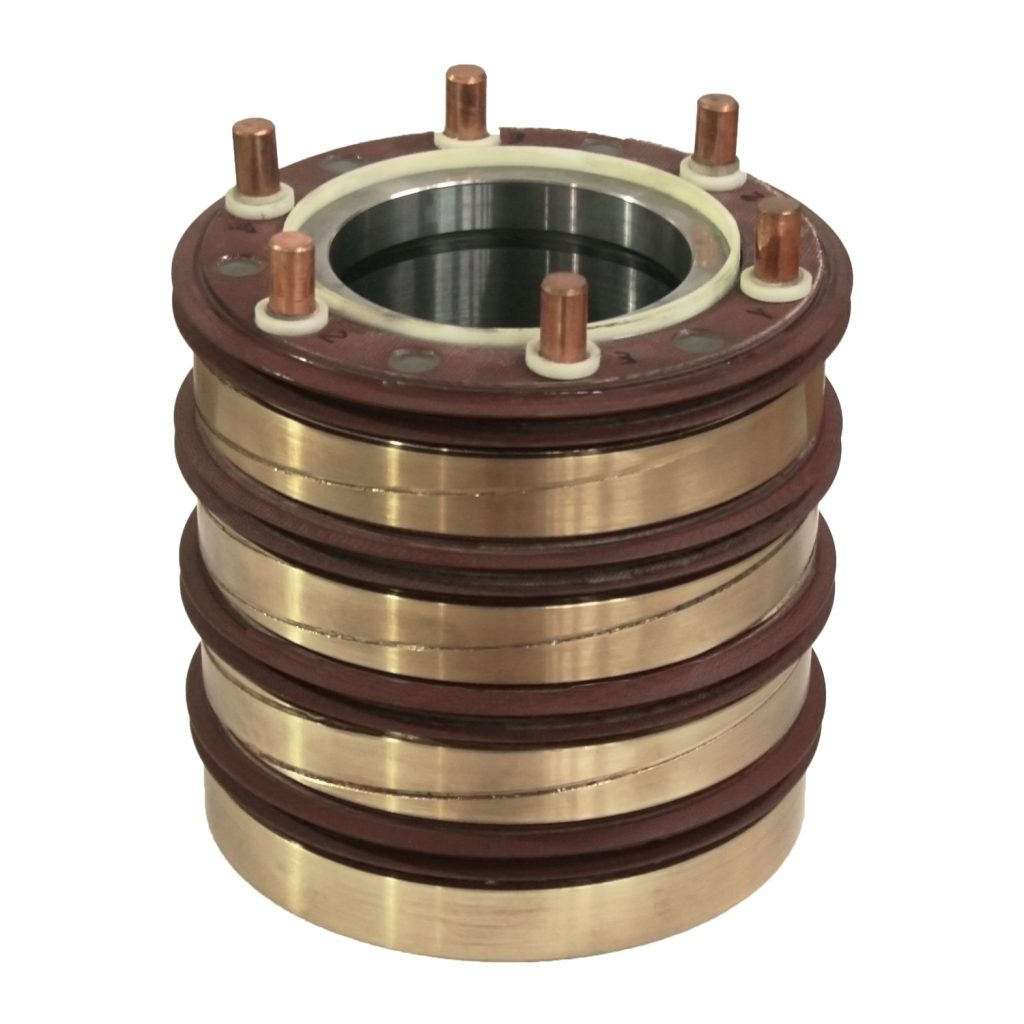

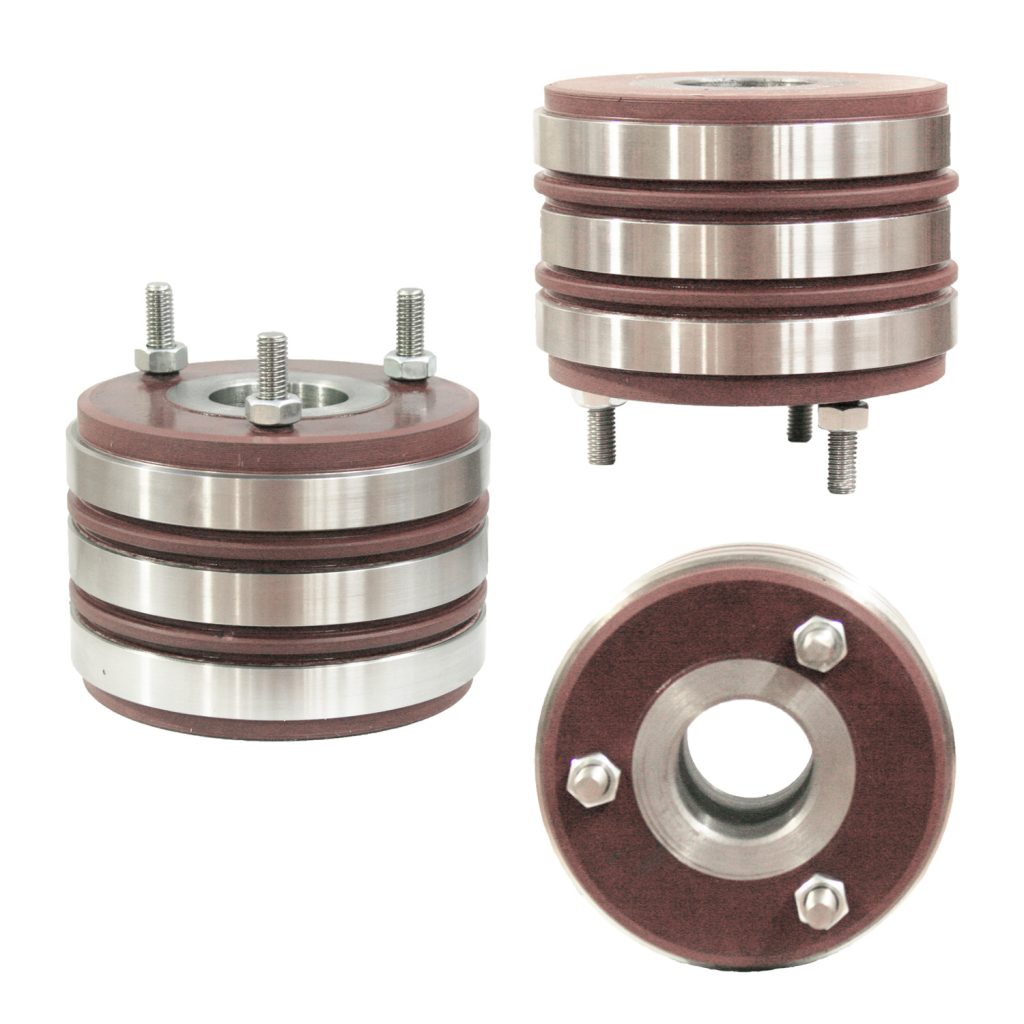

I collettori ad anelli sono dei dispositivi elettromeccanici. Hanno la funzione di permettere continuità elettrica da un punto di alimentazione fisso, alle parti rotanti, trasmettendo energia di potenza e segnali di controllo.

I collettori ad anelli trovano impiego in diversi settori, tra cui il confezionamento, macchinari wire, macchine per la lavorazione della plastica, macchine per la lavorazione del legno e per l’automazione industriale in genere.

L’Elettromeccanica Montini realizza qualsiasi tipologia di collettore ad anelli ed è in grado di adattare gli stessi alle specifiche esigenze del cliente.

Perché scegliere i nostri collettori ad anelli?

Qualità garantita

Utilizziamo solo materie prime pure e di qualità, in modo da ottenere un prodotto efficiente e ad alta conduttività.

Alti standard di precisione

Grazie ad una ricorrente manutenzione e taratura della nostra strumentazione, garantiamo dei prodotti con una costruzione solida ed accurata.

Know-how ed esperienza

La nostra azienda ha maturato più di 60 anni di esperienza all’interno del settore elettromeccanico, a garanzia di solidità ed affidabilità.

Catalogo collettori ad anelli standard

anelli Ø D	largh. anello A	isolante B	foro Ø d	perni Ø R	altezza L	max ampere	N° Cat.
40	7	5	16	M4	28	10	1
40	10	5	18	M4	32	10	2
52	9	5	18	M4	34	20	3
52	7	5	22	Piatt. rame	26	20	4
60	10	5	20-26	M5	33	20	5
60	12	7	22-28	M5	42	25	6
70	10	6	22-32	M5	40	25	7
70	13	5	22-34	M5	42	25	8
80	12	7	30-34	M4	42	25	9
91	12	6	30-40	M6	40	25	10
91	14	7	30-42	M6	45	50	11
91	17	10	30-42	M8	59	100	12
101	12	6	30-52	M6	43	50	13
101	16	10	30-52	M8	50	100	14
112	14	10	35-55	M8	54	100	15
121	15	10	45-65	M8	58	100	16
121	22	12	45-65	M10	71	150	17
131	20	10	50-70	M10	58	150	18
140	20	10	50-74	M10	60	150	19
151	18	16	55-70	M10	74	150	20
160	24	12	60-75	M10	80	150	21
180	25	16	80-90	M10	82	150	22
180	32	12	80-90	M12	93	200	23
200	25	16	90-110	M12	85	250	24
225	32	14	100-130	M16	100	350	25
250	30	20	120-150	M18	100	400	26

anelli Ø D	largh. anello A	isolante B	foro Ø d	perni Ø R	altezza L	max ampere	N° Cat.
40	7	5	15	M4	37	10	27
40	10	5	18	M4	47	10	28
52	9	6	24	M4	50	10	29
60	10	6	20-26	M5	52	20	30
60	12	7	22-28	M5	60	25	31
70	10	6	22-32	M5	55	25	32
70	13	5	20-34	M5	62	25	33
80	12	6	30-34	M5	62	25	34
80	14	6.5	30-34	M5	66	30	35
91	12	6	30-34	M6	60	25	36
91	14	7	30-42	M6	72	50	37
91	19	9	30-42	M8	84	100	38
101	14	7	30-52	M8	74	100	39
101	17	11	30-52	M8	80	100	40
112	8	14	35-53	M8	62	50	41
112	14	10	35-55	M8	78	100	42
121	15	10	50-65	M8	82	100	43
121	20	10	50-65	M10	97	150	44
131	20	10	50-70	M10	98	150	45
140	16	14	50-70	M10	86	150	46
140	20	10	50-74	M10	92	150	47
151	18	13	55-70	M10	104	150	48
151	21	11	55-70	M10	102	200	50
160	18	12	60-75	M10	106	150	51
180	25	16	90-110	M12	124	200	52
180	32	16	90-110	M12	137	250	53
200	25	16	90-110	M12	125	200	54
200	32	16	90-110	M12	146	250	55
225	32	14	100-130	M16	145	350	56
250	30	20	120-150	M16	150	400	57

anelli Ø D	largh. anello A	isolante B	foro Ø d	perni Ø R	altezza L	max ampere	N° Cat.
40	7	5	20-24	M4	52	10	58
40	10	3	20-24	M4	62	10	59
52	6	6	20-24	M4	52	20	60
52	9	6	20-24	M4	62	20	61
60	10	6	20-26	M5	68	20	62
60	12	7	22-28	M5	81	25	63
70	10	6	22-32	M5	72	25	64
70	13	5	20-34	M5	81	25	65
80	12	6	30-34	M5	80	25	66
91	12	6	30-42	M6	76	35	67
91	14	8	30-42	M8	93	50	68
101	14	8	30-52	M8	95	100	69
112	8	6	35-55	M4	62	15	70
121	16	9	50-65	M10	103	100	71
121	20	11	50-65	M10	127	150	72
151	21	11	55-70	M10	132	150	73
160	24	12	60-75	M10	155	150	74

anelli Ø D	largh. anello A	isolante B	foro Ø d	perni Ø R	altezza L	max ampere	N° Cat.
52	7	5	20-24	M4	62	20	75
52	9	6	20-24	M4	77	25	76
70	10	6	22-32	M5	84	25	77
80	12	7	30-34	M6	98	25	78
91	14	8	30-42	M6	117	50	79
101	12	6	30-52	M8	104	100	80
121	16	9	50-65	M10	133	130	81

anelli Ø D	largh. anello A	isolante B	foro Ø d	perni Ø R	altezza L	max ampere	N° Cat.
40	7	5	20-24	M4	77	10	82
52	7	5	20-24	M4	70	10	83
52	9	6	20-24	M4	92	20	84
60	10	6	20-26	M5	100	20	85
70	10	6	22-32	M5	103	25	86
80	12	7	30-34	M5	118	25	87
91	12	6	30-40	M6	118	50	88
91	14	8	30-42	M6	141	50	89
101	13	6	30-52	M8	138	100	90
121	16	9	50-65	M10	155	150	91
140	16	11	50-70	M10	170	150	92
151	21	11	55-70	M10	197	150	93

anelli Ø D	largh. anello A	isolante B	foro Ø d	perni Ø R	altezza L	max ampere	N° Cat.
80	6	6	30-34	M5	110	20	94
112	8	4	35-55	M4	122	60	95
